大型玻璃精雕機 玻璃磨邊打孔

日期:08-14    屬于:新品發布
機器簡介:
SDSK2515S 機型是專門為門為客戶量身定做的大型玻璃精雕機;運動方式為 Y 軸工作臺前后移動,X 軸主軸左右移動,Z 軸主軸上下移動。機身采用頂級的濟南花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀/PMI 精密級直線導軌、 研磨級滾珠絲桿,精密級聯軸器,維智/安川/匯川/松下伺服電機,配電柜恒溫系統,先進的主軸制冷系統,自動潤滑系統,冷卻液多點噴水系統,空氣過濾裝置,保證了更高的加工精度、速度與穩定性; 特別適用電容屏玻璃面板、各類薄玻璃面板、等的精密打孔、磨邊、倒邊、異形加工。

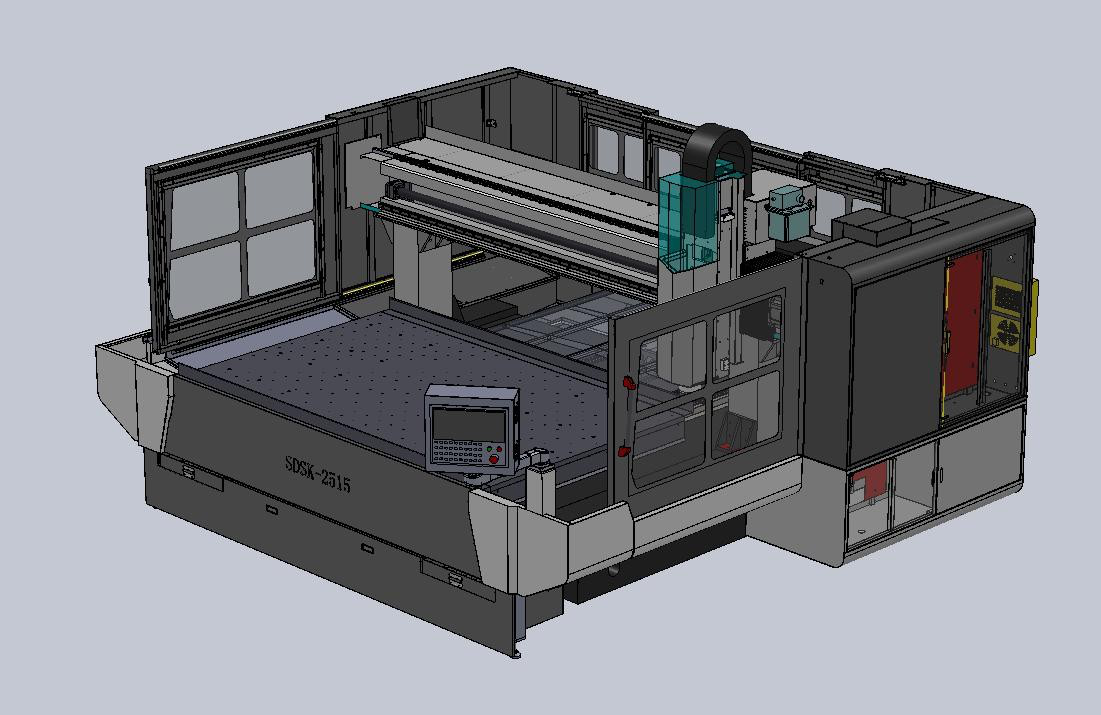

(圖片僅供參考,以實物為準)
機器主要配置清單(單位:mm)
序號 規 格 說 明 數量
1. 外罩:2mm 鋼板、烤漆(不銹鋼水箱) 1 套
2. 鋁工作臺尺寸:X 向 2500,Y 向 1500,厚度 50 1 套
3. 大理石機身,大理石橫梁 1 套
4. XYZ 軸用安川/匯川/松下伺服電機(任選) 4 套
5. XYZ 軸用 THK/上銀或銀泰/THK 精密級直線導軌(任選) 8 套
6. XYZ 軸用 上銀或銀泰 精密級滾珠絲桿 4 套
7. 深雕數控系統/維宏/新代(任選) 1 套
8. 變頻器 1 套
9. 施耐德電氣配件 1 批
10. 電主軸 30000rpm,7.5KW,氣動換刀,BT30 刀柄 1 個
11. 進口 NSK P 級角接觸配對軸承 6 套
12. 主軸油冷機 1 臺
13. 對刀儀 1 套
14. 電子脈沖手輪(精度 0.001mm) 1 套
15. X/Y/Z 軸配三防布風琴罩(Y 不銹鋼擋水板) 各 1 套
16. X/Y/Z 軸配塑料拖鏈 各 1 套
17. 自動潤滑油泵 2 升 1 套
18. 氣體過濾器 2 套
19. 多點噴水裝置 1 套

20. 電控箱恒溫系統 1 套
21. 真空吸附夾具 4 套
22. 工具箱及機床附件 1 套
23. 帶自動真空排水系統 1 套

設備主要技術參數:
機型 SDSK2515S
外型尺寸 寬 4100 長 3500 高 2500
X/Y/Z 行程 2530*1530*250
最大空走速度 30000mm/min
最大加工速度 1200mm/min
控制系統 深雕數控系統
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度 士 0.025mm
局布定位精度 300 mm 內精度士 0.01mm
重復定位精度 0.002mm
主軸功率 7.5KW
換刀方式 氣動
主軸轉速 30000rpm/min
夾持刀柄 BT30(最大 12mm)
可裝料高度 150mm
臺面承受負荷 500Kg
額定電壓 380V/50HZ
整機最大功率 15KW
整機重量 12000Kg
