2021年爆款上市雙頭精雕機SDSK-2Z-V5-BT30

日期:02-23    屬于:新品發布
雙頭精雕機SDSK-2Z-V5-BT30系列機型-技術參數及配置單

 一、機器簡介:
SDSK-2Z-V5-BT30機型是專門為客戶量身定做的大型雙頭精雕機;配有臺灣圣杰2*16位飛碟刀庫換刀速度為2秒; 運動方式為Y軸工作臺前后移動,X軸機頭左右移動,2Z軸可單獨上下移動也可同時上下移動。 機身采用頂級的花崗巖(大理石)結構、永遠不變形;采用進口臺灣上銀精密級直線導軌,臺灣TBI  研磨級滾珠絲桿,德國聯軸器,伺服電機,配電柜恒溫系統,先進的主軸制冷系統,自動潤滑系統,水循環冷卻液噴水及噴霧系統,空氣過濾裝置,保證了更高的加工精度、速度與穩定性;特別適用于各類銅、鋁、壓克力、塑料等零件的精密高光、雕銑、攻絲加工。

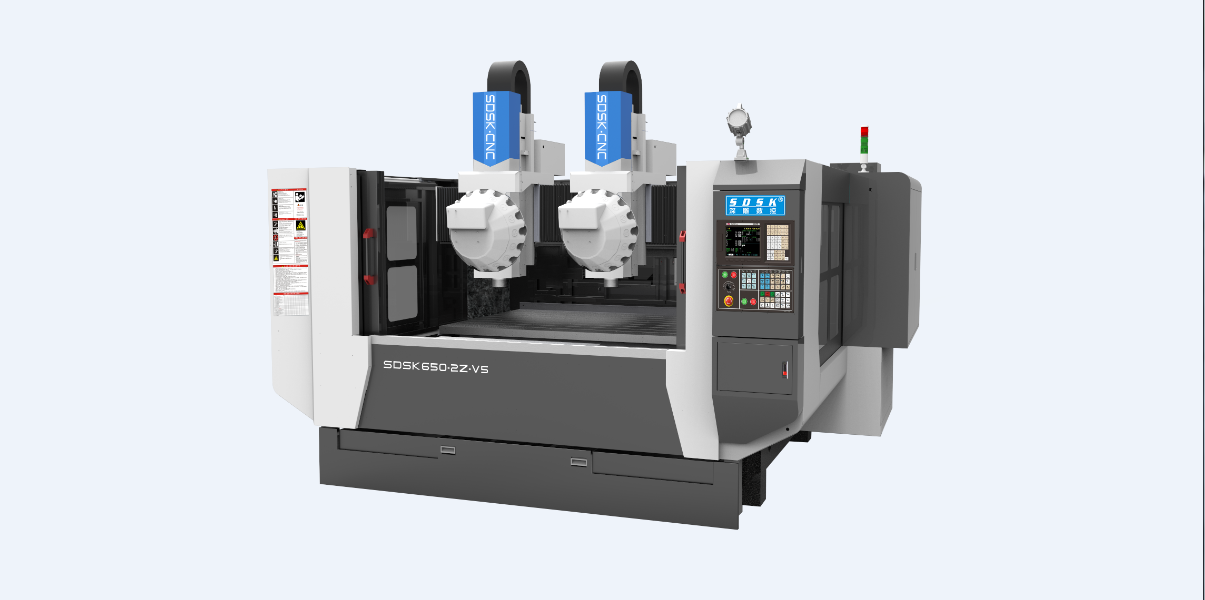

(圖片僅供參考,以實物為準,可選全罩)
、機器主要配置清單(單位:mm)
序號 規  格  說  明 數量
  1.
板金:2mm鋼板、烤漆(不銹鋼水箱) 1套
  1.
鋁工作臺尺寸:厚度50,帶T型槽 1
  1.
大理石機身,大理石橫梁 1套
  1.
鑄鐵機械零配件 1批
  1.
X/Y/2Z軸用 臺灣上銀  精密級直線導軌
  1.
X/Y/2Z軸用 臺灣TBI精密級研磨級滾珠絲桿
  1.
深雕數控系統(法蘭克技術基礎)/4軸匯川伺服電機/主軸伺服驅動
  1.
配電柜恒溫系統 1套
  1.
施耐德電氣配件 1批
  1.
電主軸 (型號BT30/7.5-125) 30000rpmin,7.5KW,外徑125mm帶編碼器,帶法蘭,帶定位槽。 2
  1.
臺灣圣杰16位飛碟刀庫 2
  1.
進口NSK  P級角接觸配對軸承
  1.
主軸水冷機 1臺
  1.
電子手輪 1套
  1.
Y軸工作臺兩側自動螺旋排渣 (另可選)
  1.
履帶排削機 (另可選)
  1.
對刀儀 1
  1.
X/Y/Z軸配三防布風琴罩 各1套
  1.
X/Y/Z軸配塑料拖鏈 各1套
  1.
自動潤滑油泵 1套
  1.
空氣過濾器 2套
  1.
噴水及水氣混合噴霧裝置 各1套
  1.
水泵 1套
  1.
機床附件 1套
  1.
BT30刀柄 10
  • 設備主要技術參數:(單位:mm)
列表1:
機型 SDSK650-2Z-V5 SDSK850-2Z-V5 SDSK1000-2Z-V5 SDSK1000-2Z-V5
外型-** 2900*2500*2900 3230*2700*2900 3400*2680*2900 3400*3630*2900
工作臺尺寸XY 1300*800    1700*800    2000*800    2000*1200
工作臺至地面高度 820         820         820         820
龍門寬度 1360 1760 2060 2060
主軸鼻端至臺面 最高556
最低116
最高556
最低116
最高556
最低116
最高556
最低116
X/Y/Z行程 700*850*450 900*850*450 1050*850*450 1050*1250*450
最大空走速度 48000mm/min 48000mm/min 48000mm/min 48000mm/min
最大加工速度 12000mm/min 12000mm/min 12000mm/min 12000mm/min
控制系統 深雕數控系統 深雕數控系統 深雕數控系統 深雕數控系統
伺服系統 交流伺服 交流伺服 交流伺服 交流伺服
系統分辨率 0.001 0.001 0.001 0.001
三軸垂直度 0.015mm 0.015mm 0.015mm 0.015mm
整機定位精度 ±0.015mm ±0.015mm ±0.015mm ±0.015mm
局布定位精度 300mm ±0.01mm 300mm ±0.01mm 300mm ±0.01mm 300mm ±0.01mm
重復定位精度 0.005mm 0.005mm 0.005mm 0.005mm
主軸數 2
(主軸距離650mm)
2
(主軸距離650mm)
2
(主軸距離1000mm)
2
(主軸距離1000mm)
主軸功率 7.5KW 7.5KW 7.5KW 7.5KW
飛碟刀庫 2*16 2*16 2*16 2*16
換刀方式 自動 自動 自動 自動
主軸轉速 30000rpm/min 30000rpm/min 30000rpm/min 30000rpm/min
夾持刀柄 BT30 BT30 BT30 BT30
對刀方式 自動 自動 自動 自動
臺面承受負荷 1500Kg 1500Kg 1500Kg 1500Kg
額定電壓 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ
整機最大功率 24.5KW 24.5KW 24.5KW 24.5KW
整機重量 5300Kg 6300Kg 7300Kg 8000Kg





列表2:
機型 SDSK1250-2Z-V5 SDSK1500-2Z-V5
外型-** 4550*4230*2900 5550*5230*2900
工作臺尺寸XY 2500*1500    3000*2000
工作臺至地面高度 820         820
龍門寬度 2560 3060
主軸鼻端至臺面 最高556
最低116
最高556
最低116
X/Y/Z行程 1300*1550*450 1600*2050*450
最大空走速度 48000mm/min 48000mm/min
最大加工速度 12000mm/min 12000mm/min
控制系統 深雕數控系統 深雕數控系統
伺服系統 交流伺服 交流伺服
系統分辨率 0.001 0.001
三軸垂直度 0.015mm 0.015mm
整機定位精度 ±0.015mm ±0.015mm
局布定位精度 300mm ±0.01mm 300mm ±0.01mm
重復定位精度 0.005mm 0.005mm
主軸數 2
(主軸距離1250mm)
2
(主軸距離1500mm)
主軸功率 7.5KW 7.5KW
飛碟刀庫 2*16 2*16
換刀方式 自動 自動
主軸轉速 30000rpm/min 30000rpm/min
夾持刀柄 BT30 BT30
對刀方式 自動 自動
臺面承受負荷 1500Kg 1500Kg
額定電壓 380V/50HZ 380V/50HZ
整機最大功率 24.5KW 24.5KW
整機重量 10000Kg 12000Kg
