大型高速精雕機/SDSK-G2040S

一、機器簡介：
SDSK-G2040S機型是專門為客戶量身定做的大型高速精雕機;配有10位直排刀庫; 運動方式為Y軸工作臺前后移動，X軸左右移動，Z軸上下移動。 機身采用頂級的濟南青花崗巖(大理石)結構、永遠不變形;機身采用頂級的濟南花崗巖(大理石)結構、永遠不變形;采用全閉環華中數控系統，三軸采用進口直線電機，臺灣上銀/PMI精密級直線滾柱導軌，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性; 特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑攻牙高光加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。如果高光較果需要更高要求，可多配一支6-10萬轉主軸及變頻器和夾套，把3萬轉主軸互換即可。

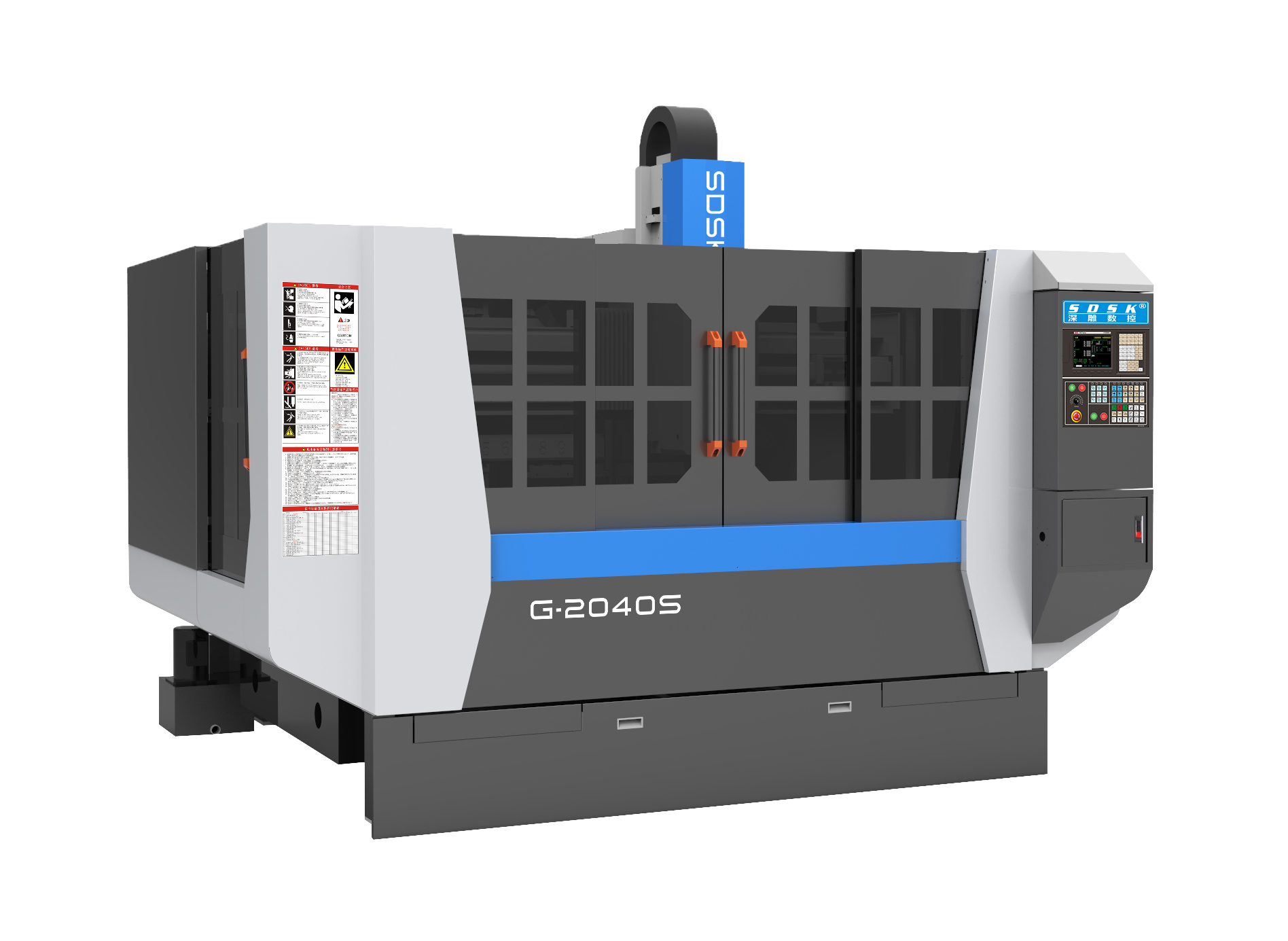

（圖片僅供參考，以實物為準）

二、機器主要配置清單(單位:mm)

序號	規  格  說  明	數量
1.	電柜:2mm鋼板、烤漆(不銹鋼水箱)	1套
2.	鋁工作臺尺寸：X向2000，Y向400，厚度50，帶T型槽	1套
3.	大理石機身，大理石橫梁	1套
4.	X/Y/Z軸用進口直線電機/配高創伺服驅動	全套
5.	X/Y/Z用美國光柵尺，讀數頭(0.1)	全套
6.	X/Y/Z軸用 臺灣上銀/PMI  精密級直線滾柱導軌	全套
7.	華數數控系統HNC-818AM-全閉環	1套
8.	變頻器  (帶編碼器)	1套
9.	施耐德電氣配件	1批
10.	電主軸 (型號BT30/7.5-125)  30000rpmin，7.5KW，帶編碼器，采用BT30刀柄, 外徑125mm，帶編碼器	1個
11.	直排10位刀庫（鋼爪）	1套
12.	主軸水冷機	1臺
13.	電子手輪	1套
14.	對刀儀	1個
15.	X/Y/Z軸配三防布風琴罩/Y軸配鋼板罩	各1套
16.	X/2Y/Z軸配塑料拖鏈	各1套
17.	自動潤滑黃油泵2升	1套
18.	空氣過濾器	2套
19.	噴水裝置/噴霧裝置	各2套
20.	水泵LDPB 4-18/480W	1個
21.	工具及工具箱	1套
22.	機床附件	1套
23.	BT30刀柄	2個
24.	Y向螺旋自動排渣系統（可另選）	1套
25.	排渣機（可另選）	1套



三、設備主要技術參數：(單位:mm)

機型	SDSK-G2040S
外型尺寸	長3400*寬1600*高2800
工作臺尺寸	2000*400
X/Y/Z行程	2050*450*350
最大空走速度	100000mm/min
最大加工速度	12000mm/min
控制系統	華數鉆攻中心數控系統-全閉環
伺服系統	XYZ高創伺服驅動
系統分辨率	0.001
三軸垂直度	0.015mm
整機定位精度	士0.01mm
局布定位精度	300 mm內士0.005mm
重復定位精度	0.002mm
主軸數	1個
主軸功率	7.5KW/個
換刀方式	自動
主軸轉速	30000rpm/min
夾持刀柄	BT30(最大12mm)
對刀方式	自動
可裝料高度	300mm
臺面承受負荷	500Kg
額定電壓	380V/50HZ
整機最大功率	15KW
整機重量	5000KG左右
