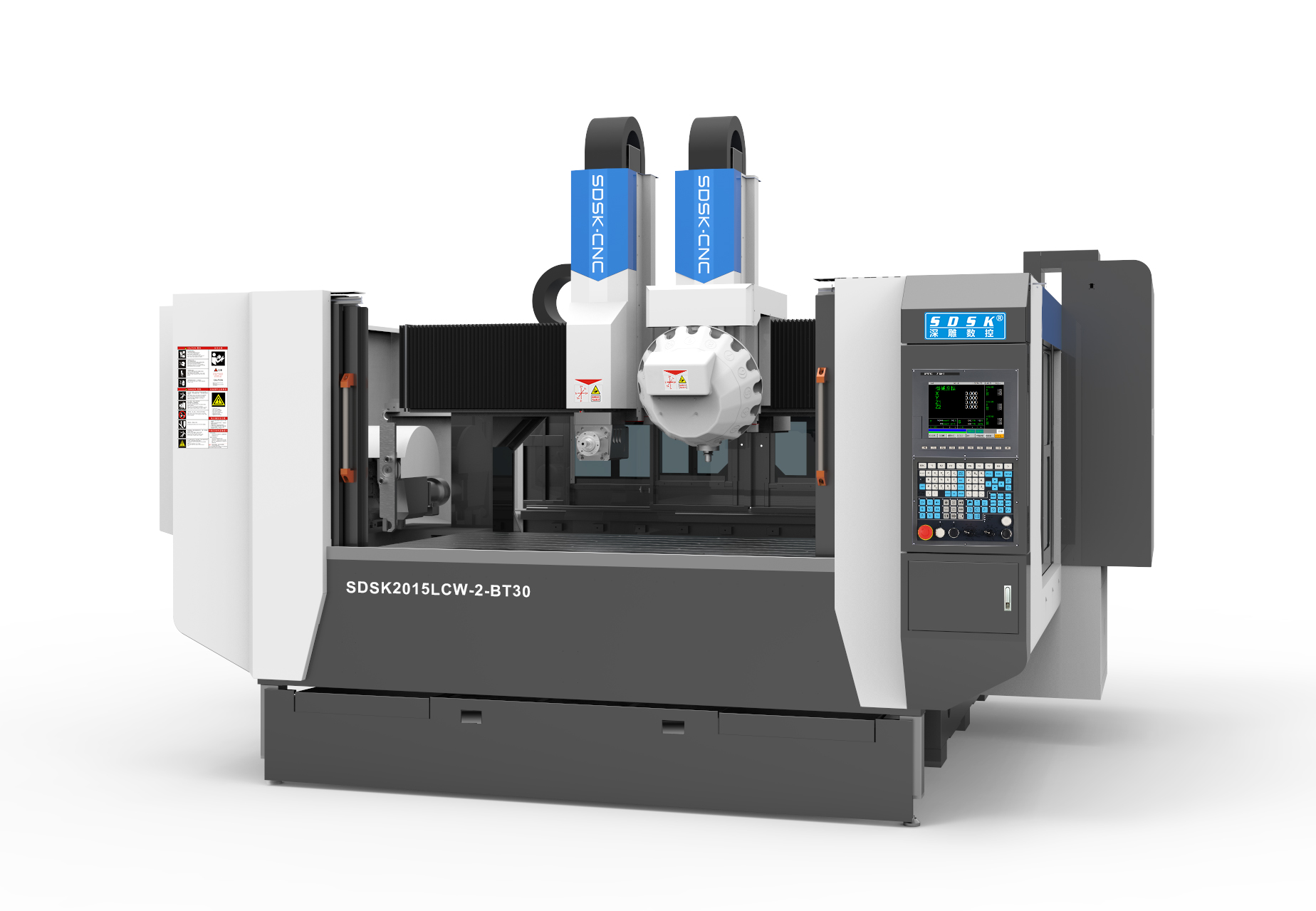

| 規 格 說 明 | 數量 | 原產地 |
| 新代數控系統(220MA) (備注:不帶刀尖跟隨能) XY3.5KW、Z1Z2 2.4、C0.85KW伺服電機、ZC帶抱閘； 主軸伺服驅動11KW-24000-2； |
全套 | 臺灣 |
| XYZ1Z2軸用 臺灣上銀/銀泰 精密級滾珠直線導軌 (XZ30*2，Y30*4) | 全套 | 臺灣 |
| XYZ1Z2軸用 臺灣TBI 精密研磨級滾珠絲桿(X50、Y40、Z1Z232) | 全套 | 臺灣 |
| C軸(參數另有說明) | 全套 | 自制 |
| 臥軸配電主軸BT30-150-377-24000，11KW，氣動換刀，帶編碼器 | 1個 | 佛山 |
| 立軸配電主軸 (型號BT30/11-125) 24000rpmin，11KW, 外徑125mm，帶法蘭，帶定位槽，帶編碼器 | 2個 | 佛山 |
| 臥軸配臥式16位圓盤式刀庫 或傘形10位刀庫(安裝在機床左側) | 1套 | 浙江 |
| 立軸配16位飛碟式刀庫 (安裝在Z2軸上) | 1套 | 浙江 |
| 大理石(花崗巖)機身，大理石橫梁 | 1套 | 山東 |
| 鑄鐵機械零配件 | 1批 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| 進口NSK/KOYO/TBI P級角接觸配對軸承(或同等級品牌) | 全套 | 進口 |
| 主軸水冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 2個 | 自制 |
| X/Z軸配三防布風琴罩(Y鋼板罩) | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 水泵750W（斯納爾） | 2個 | 常州 |
| 噴水裝置 | 2套 | 自制 |
| 機床附件 | 1套 | 深圳 |
| BT30刀柄/配大小全套縮咀（三合） | 10個 | 深圳 |
| 雙螺+1鏈板式自動排渣機 (可另選) | 無 | 東莞 |
| 機型 | SDSK2515LCW-2-BT30 |
| 外型尺寸 | 4550*4000*2900左右 |
| 鋁工作臺尺寸XY | 2500*1500 (T型槽M16) |
| 龍門寬度 | 2580 |
| 臥軸主軸中心至臺面 | 最高460～最低135左右 |
| 立軸主軸鼻端中心至臺面 | 最高450～最低100 |
| 主軸距離 | 500 |
| X/Y/Z1Z2行程 | X﹕2030 Y﹕臥軸1200（鼻端到平臺中心距離）、立軸1500 Z﹕325、 Z2:350 |
| C軸旋轉角度 | ±540· |
| C 軸最大轉速 | 60rpm |
| 最大快移速度XYZ1Z2 | X:48米/分鐘 Y:48米/分鐘 Z1:30米/分鐘、Z2:30米/分鐘 |
| 最大加工速度 | ≤12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 2個 |
| 臥軸電主軸功率 | 11KW |
| 臥軸電主軸扭矩 | 13.1Nm |
| 立軸主軸電機功率 | 11KW |
| 立軸主軸電機扭矩 | 11.6N.m |
| 臥軸臥式圓盤式刀庫(安裝在機床左側) | 16位 (或傘形10位刀庫) |
| 立軸飛碟式刀庫(安裝在Z2軸上) | 16位 |
| 換刀方式 | 自動 |
| 臥軸電主軸轉速 | 24000rpm/min |
| 立軸主軸轉速 | 24000rpm/min |
| 夾持刀柄 | BT30 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 33KW左右 |
| 整機重量 | 11000Kg左右 |
| 1 | C軸中空直插齒輪減速機 | H3K-40T-85-UD | 速比：77 |
| 2 | C軸額定輸出轉矩 | 420Nm | |
| 3 | C軸瞬間最大容許轉矩 | 1680Nm | |
| 4 | 啟動、停止時的容許力距 | 840Nm | |
| 5 | C 軸額定輸出轉速 | 30r/min | |
| 6 | C 軸允許最高輸出轉速 | 100r/min | |
| 7 | C軸伺服功率 | 0.85kW | |
| 8 | C軸伺服電機最大轉數 | 3000rpm | |
| 9 | C軸編碼器類型 | 絕對式 | |
| 10 | C 軸角度傳達精度 | 〈15（arcsec） | |
| 11 | C 軸重復定位精度 | ±2(arcsec) | |
| 12 | C 軸轉角范圍 | ±540°(DEG) | |
| 13 | 恒功率電主軸 | BT30-150-377-24000 | 380V/50HZ |
| 14 | 冷卻方式 | 水冷 | 24～26· |
| 15 | 額定扭矩 | 13.1Nm | |
| 16 | 主軸額定/最高轉速 | 5400/24000rpm | |
| 17 | 主軸額定功率 | 11KW | |
| 18 | 刀柄 | BT30 | |
| 19 | 軸承潤滑方式 | 油脂潤滑 | |
| 20 | 中心出水 | 無 | |
| 21 | 打刀方式 | 氣動 | 氣壓0.5～0.6 mpa |
| 22 | 總重量 | 100kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸、機械直結式長鼻主軸 | 12. | 剛性攻牙功能 |
| 3. | C軸組件 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄10個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 自動潤滑系統 |
| 9. | 傳輸線 | 19. | 鎖咀 ER25（4-12） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以?xún)?nèi) |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
