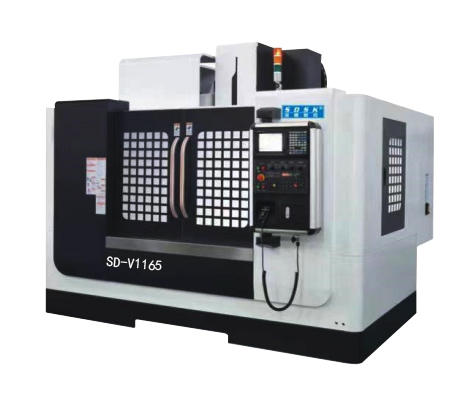

| 項目 | SD-V1167 |
| 行程 | |
| X軸行程 | 1100mm |
| Y軸行程 | 700mm |
| Z軸行程 | 700mm |
| 主軸鼻端至檯面 | 120-820 |
| 主軸中心至立柱導軌面距離 | 870mm |
| 工作臺 | |
| 工作臺尺寸 | 1200×650 mm |
| T型槽 | 18×5T×120 mm |
| 工作臺最大載重 | 800KG |
| 主軸 | |
| 主軸錐度 | BT40/150 |
| 主軸轉速 | 12000rpm主軸馬達12000RPM |
| 傳動傳動方式 | 直連 |
| 主軸功率（馬力） | bi18/12000 |
| 刀具最大重量 7kg | |
| X軸傳動方式 | 直接式 |
| Y軸傳動方式 | 直接式 |
| Z軸傳動方式 | 直傳式 |
| Z軸配重方式 | 伺服抱閘剎車 |
| 三軸切削速度 | 1-10000 mm/min |
| 三軸快速速度 | 24m/min |
| 線軌規格 | |
| X軸線軌規格 | 45mm（6滑塊）臺灣上銀或德國力士樂 |
| Y軸線軌規格 | 45mm（4滑塊）臺灣上銀或力士樂 |
| Z軸線軌規格 | 45mm（6滑塊）臺灣上銀或力士樂 |
| 三軸鐳射定位精度VDI(3441） | ±0.005/300 |
| 重復鐳射定位精度VDI(3441) | ±0.003 |
| 一般資料 | |
| 所需氣壓 | 6.5 kgf/cm2 |
| 機械重量 | 7600KG |
| 機器高度 | 2700 |
| 占地面積 | 2800*2700 |
| 序號 | 標準配置 | 規格名稱 | 廠家 | 產地 |
| 1 | 三軸滾珠螺桿 | X:R40-12-C3級 Y:R40-12-C3級 Z:R40-12-C3級 |
THK | 日本 |
| 2 | XY軸伸縮護罩 | 公雞/鴻旺 | 臺灣 | |
| 3 | 集中式自動潤滑系統 | LCB4411B-6L (容積式） | 勝祥/寶騰 | 臺灣 |
| 4 | 直連主軸 | BT40-12000rpm | 大悅或愛貝科 | 臺灣 |
| 5 | 油壓打刀缸 | H-500 | 中日/聖傑 | 臺灣 |
| 6 | 三點組合 | 臺灣 | ||
| 7 | 主軸冷卻機系統 | 乾冠/瑞科 | 臺灣 | |
| 8 | 電箱冷卻系統 | 乾冠/瑞科 | 臺灣 | |
| 9 | 變壓器 | 25KW | 勁帆/金保 | 臺灣 |
| 10 | 電箱繼電器 | n/a | 施耐德 | 法國 |
| 11 | 水準調整螺栓及墊塊 | n/a | n/a | 國產 |
| 12 | 基礎螺栓及墊塊 | n/a | n/a | 國產 |
| 13 | 岡田刀庫 | 24把 | n/a | 臺灣 |
| 項次 | 名 稱 | 廠 牌 |
| 1 | 控制系統 | 日本發那科0lMF，bi18/12000轉 |
| 2 | 伺服電機 | MF5，bis22/3000*，2十bis22/3000BRK |
| 3 | 主軸整組 | 臺灣大悅 |
| 4 | 軸 承 | SKF日本或德國FAG |
| 5 | 滾珠螺桿 | 德國因納或 臺灣上銀 |
| 6 | 極限開關 | 無 |
| 7 | 電磁開關 | 臺灣 |
| 8 | 工作燈 | LSDD 1支 |
| 9 | 電器箱恒溫 | 乾冠/瑞科 |
| 10 | 繼電器 | 施耐德 法國 |
| 11 | 切削液馬達 | 合一/德洋 |
| 12 | 潤滑油注油器 | 寶騰或勝祥臺灣 |
| 13 | 主軸冷卻機 | 乾冠/瑞科 |
| 14 | 變壓器 | 金保/勁帆 |
| 15 | 大鑄件（主件） | HT300鑄造 |
| 16 | 氣管 | 臺灣 |
| 17 | 三色警示燈 | 臺灣 |
| 18 | 線規絲桿 | 臺灣上銀 |
| 19 | 電器線材 | 斌杰/哲宏 |
