1、轉換的過程

在UG中進行數據轉換的時候主要將UG —>Drafting中工程圖的信息轉入AutoCAD，包括視圖信息(主要是投影視圖、剖視圖)，尺寸標注信息，公差信息以及文字信息等等。因此在進行轉換的時候必須設置一些適當?shù)膮?shù)來得到所需要的轉換結果。UG提供了幾種轉換二維圖形的方法。包括直接用轉換器Translator進行轉換，還可以用2D Exchange方法直接將UG的Part從三維轉換到二維視圖。

下面就是2D轉換和直接生成DWG/DXF的具體轉換方式步驟：

1．1  2D轉換

（1）在UG中，打開要轉換的零部件，并進入其Drafting工程圖模塊。

（2）選擇FILE —>Export —>2D轉換，這時系統會出現“2D轉換”的對話框，先選擇輸出的類型為DWG文件，再選擇該DWG的保存路徑，最后確定就可以了。  （3）此時系統出現如下的交互式轉換設置對話框（圖1）。先用FIT命令將要轉換圖形在UG工作窗口中全部顯示。然后按下面的參數進行設置：

圖1
指定輸出文件：把轉換的圖形放到指定的文件夾。

1．2  輸出DWG

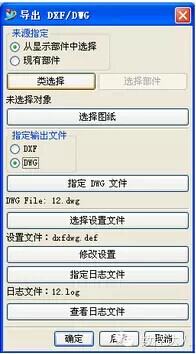

在當前的文件中選擇File—>Export —>DFX/DWG。此時系統出現圖2的交互式對話框，按下面的參數進行設置

圖2
指定DWG文件：把轉換的圖形放到指定的文件夾。

在經過以上步驟以后，UG工程圖與AutoCAD的轉換工作基本完成了?，F(xiàn)在將轉換完成的DWG文件拷貝到安裝有AutoCAD的計算機上，就可以打開進行一些后處理操作以及打印出圖了。

2、 轉換中出現的問題:

2．1 不能正常打開DWG文件

在有些情況下，由于軟件兼容問題和UG本身轉換的問題，AutoCAD無法正常打開轉換生成的DWG文件。在這種情況下，只要打開AutoCAD，選擇文件—>修復，出現修復對話框，選擇轉換好的DWG文件進行修復。然后就可以打開修復的DWG文件了。

2．2 在轉換的圖形中無法顯示中文字符

由于早些的AutoCAD版本的字庫不包含UG的字體文件，所以要在AutoCAD中加入一些字體以后轉換圖形的文字符就可以正常顯示了。

3、轉換案例

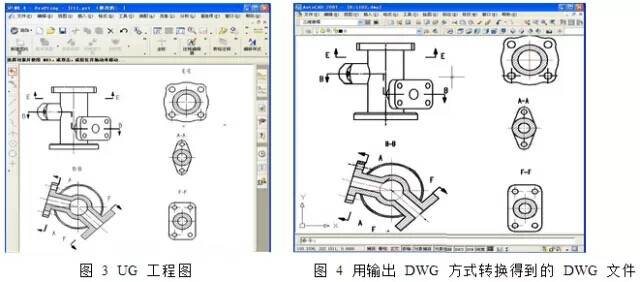

按以上三個步驟對《CAD/CAM應用》中項目五的零件由UG Part文件進行DWG文件的轉換。首先打開要轉換文件，并進入工程圖模塊，如圖3。接著按照輸出DWG和2D轉換的步驟進行轉換。圖4是用輸出DWG方式轉換后得到的DWG文件。

經過檢查，原UG工程圖模塊中的所有信息都沒有失真的轉換到了DWG文件中。轉換是非常成功的。當然為了得到更符合國標的圖紙，我們可以只在UG工程圖中生成二維視圖，然后在AutoCAD中進行標注、修改等一系列后處理，這樣生成二維圖紙的效率也大大提高。

總之，UG和AutoCAD有著各自特定的優缺點和應用領域，這里通過2D轉換和輸出DWG文件格式將這兩個軟件有機的結合起來，實現了UG工程圖和AutoCAD的轉換。在工程應用中，具有非?，F(xiàn)實的指導意義。
