高速鉆攻機 SD-3550ZG-BT30技術規格書

日期:04-29    屬于:公司新聞

深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話:0755-29423909、0755-29588251
手機:13924586646 周先生(微信同號)
抖音號:SDSK20211688
郵箱:sz_jdsk@163.com
公司官網:kaitonation.com
鋁型材加工中心官網:www.szjdsk.cn
新能源汽車配件網: www.szjdsk.cn

一、機器簡介:
1、SD-3550ZG-BT30機型是專門為客戶量身定做的輕型鋁材高速鉆攻機定梁式龍門結構; 運動方式為Y軸工作臺前后移動,X軸左右移動,Z軸上下移動。
2特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密高光、雕銑、攻絲加工。
3、另可加裝第四旋轉軸、側銑頭、探頭功能。

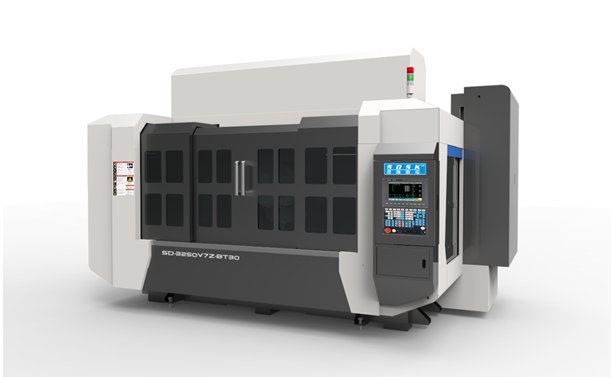

(圖片僅供參考,以實物為準)


二、機器主要配置清單(單位:mm)
規    說  數量 原產地
新代數控系統(22MA)/XY3.1KW、Z2.4KW伺服電機、Z抱閘/主軸伺服驅動3.75.5KW-20000 全套 臺灣
XYZ軸用 臺灣上銀/銀泰  精密級滾直線導軌 、(或同等級品牌) 全套 臺灣
XYZ軸用臺灣上銀/銀泰/TBI精密研磨級滾珠絲桿(或同等級品牌) 全套 臺灣
臺灣惟隆/臺灣大悅直聯式短鼻主軸BT30/100/20000rpm(可另選) 1個 臺灣
21飛碟式伺服刀庫 (岡田)、(或同等級品牌) 1 淅江
大理石(花崗巖)床身 1 山東
鑄鐵機械零配件 1 自制
配電柜恒溫系統(雷德) 1 東莞
施耐德電氣配件施耐德 1 天津
進口TBI/NSK/KOYO  P級角接觸配對軸承、(或同等級品牌) 全套 進口
主軸水冷機 (雷德)(或同等級品牌) 1臺 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 1個 自制
X/Z軸配三防布風琴罩(Y鋼板罩) 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
水泵(斯納爾) 1 常州
機床附件 1 深圳
BT30刀柄/配大小全套縮咀(三合) 5個 深圳
鏈板排渣機(可另選) 無 自制
三、設備主要技術參數:(單位:mm)
機型 SD-3550ZG-BT30
外型尺寸 長5160*寬2310*高2900左右
鋁工作臺尺寸XY 3500*500 (T型槽M12)
龍門寬度 3560
主軸鼻端至臺面 最高430~最低80
刀庫至工作臺面 最低420
X/Y/Z行程 X﹕3520
Y﹕520
Z﹕350
最大快移速度XYZ X﹕30米/分鐘
Y:48米/分鐘
Z:48米/分鐘
最大加工速度 12米/分鐘
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度 ±0.015mm
局布定位精度 300mm ±0.01mm
重復定位精度 0.005mm
主軸數 1個
主軸電機功率 3.7~5.5KW
主軸電機扭矩 1122NmN.m
飛碟式伺服刀庫 21
換刀方式 自動
主軸轉速 20000rpm/min
夾持刀柄 BT30
對刀方式 自動
臺面承受負荷 1000Kg
額定電壓 380V/50HZ
整機最大功率 15.5KW
整機重量 7500Kg左右

四、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 直聯式短鼻主軸 12. 剛性攻牙功能
3. 自動潤滑系統 13. 電氣箱熱交換器
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. 刀柄5個(含拉釘、扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M12馬鐵
8. 主軸吹氣裝置 18.
9. 傳輸線 19. 鎖咀  ER25(4-12)  1套
10. 半封閉式護罩 20. 護罩
五、機器環境及硬件設施要求﹕
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 60A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
