CNC加工量身定做的大型2.5米型材加工中心

日期:04-11    屬于:公司新聞

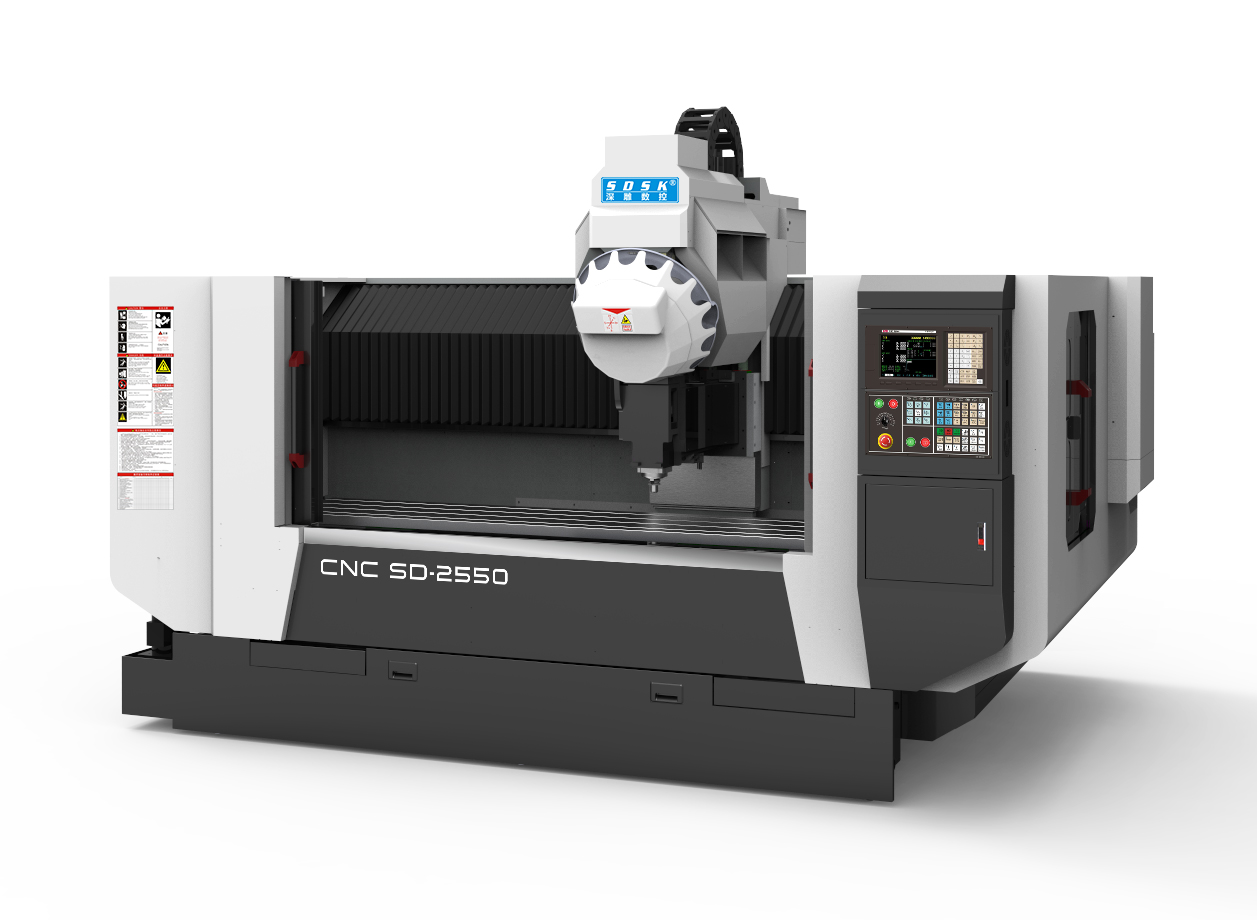

機器簡介:
SD2550是專門為客戶量身定做的大型2.5型材加工中心;身采用鑄鐵床身結構;配臺灣圣杰16飛碟式刀庫,換刀速度為2秒,大大提高生產效率; 運動方式為Y軸工作臺前后移動,X軸機頭左右移動,Z軸主軸上下移動。采用深雕數控系統,伺服電機;三軸采用上銀/銀泰精密級直線導軌,精密級滾珠絲桿,德國聯軸器,先進的主軸制冷系統,自動潤滑系統,冷卻液循環噴水系統,保證了更高的加工精度、速度與穩定性;;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。

(外形類似,以實物為準)




一、機器主要配置清單(單位:mm)
規      數量 原產地
深雕數控系統/3軸伺服電機/主軸伺服驅動3.7-5.5KW 全套 臺灣
XYZ軸用 臺灣上銀/銀泰  精密級滾直線導軌 全套 臺灣
XYZ軸用 臺灣TBI  精密研磨級滾珠絲桿 全套 臺灣
臺灣惟隆直聯式短鼻主軸BT30/100/20000rpm 1 臺灣
16飛碟式刀庫 (臺灣圣杰) 1 臺灣
鑄鐵床身(HT250) 1 自制
鑄鐵機械零配件(HT250) 1 自制
外罩:2mm鋼板、噴粉(不銹鋼水箱) 全套 自制
配電柜恒溫系統(雷德) 1 東莞
施耐德電氣配件(施耐德) 1 天津
進口日本KOYO  P級角接觸配對軸承 全套 日本
主軸水冷機 (雷德) 1 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 1 自制
X/Y/Z軸配三防布風琴罩 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
噴水裝置 1 自制
水泵(斯納爾) 1 常州
機床附件 1 深圳
BT30刀柄/配大小全套縮咀(三合) 5 深圳


二、技術規格參數表:(單位:mm)
機型 SD2550
工作臺尺寸 2500*500
主軸鼻端至工作臺面 最高610~最低110
X軸行程 2530
Y軸行程 530
Z軸行程 450
X/Y/Z最快移動速度 X35米/分鐘
Y40米/分鐘
Z40米/分鐘
最大加工速度 12000mm/min
控制系統 深雕數控系統
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度 ±0.02mm
局布定位精度 300±0.01mm
重復定位精度 0.005mm
主軸數 1
主軸伺服功率 3.7-5.5KW
主軸轉速 20000rpm/min
飛碟式刀庫 16
換刀方式 自動
夾持刀柄 BT30
對刀方式 自動
可裝料高度 350mm
臺面承受負荷 1500Kg
額定電壓 380V/50HZ
整機最大功率 18KW
整機重量 7000Kg
外型尺寸(長*寬*高) 3750*2500*2600


三、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 直結式主軸BT30-100-20000短鼻 12. 剛性攻牙功能
3. 自動潤滑系統 13. 電氣箱熱交換器
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. BT30刀頭5個(含拉釘、扳手)
6. 工作燈 16. BT30鎖刀座
7. 警示燈 17.  M12馬鐵
8. 主軸吹氣裝置 18. 6寸批士一臺
9. 傳輸線 19. 鎖咀  ER32(4-16)  1套
10. 半封閉式護罩 20. 護罩
