立式線軌加工中心 SD-V1167技 術 規 格 書
立式線軌加工中心SD-V1167
技術規格書
深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話:0755-29423909、0755-29588251
手機:13924586646周生(微信同號)
抖音號:SDSK20211688
郵箱:sz_jdsk@163.com
公司官網:kaitonation.com 鋁型材加工中心
官網:www.szjdsk.cn
新能源汽車配件網:www.sdskcnc.cn

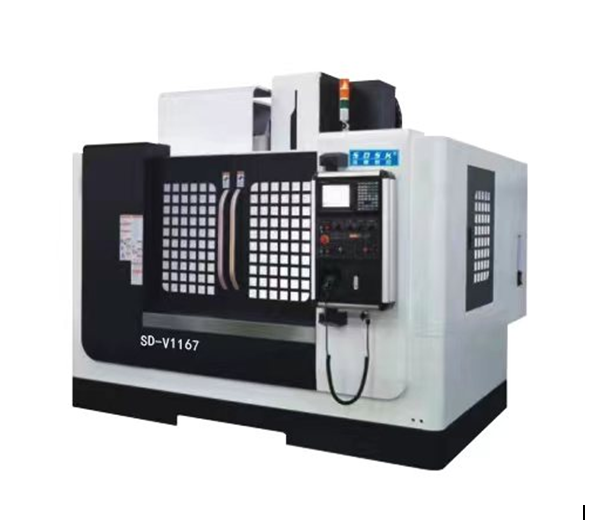

機器圖片介紹:
(圖片類似,以實物為準)
二、機械技術參數
項目 |
SD-V1167 |
行程 |
X軸行程 |
1100mm |
Y軸行程 |
700mm |
Z軸行程 |
700mm |
主軸鼻端至檯面 |
120-820 |
主軸中心至立柱導軌面距離 |
870mm |
工作臺 |
工作臺尺寸 |
1200×650 mm |
T型槽 |
18×5T×120 mm |
工作臺最大載重 |
800KG |
主軸 |
主軸錐度 |
BT40/150 |
主軸轉速 |
12000rpm主軸馬達12000RPM |
傳動傳動方式 |
直連 |
主軸功率(馬力) |
bi18/12000 |
刀具最大重量 7kg |
X軸傳動方式 |
直接式 |
Y軸傳動方式 |
直接式 |
Z軸傳動方式 |
直傳式 |
Z軸配重方式 |
伺服抱閘剎車 |
三軸切削速度 |
1-10000 mm/min |
三軸快速速度 |
24m/min |
線軌規格 |
|
X軸線軌規格 |
45mm(6滑塊)臺灣上銀或德國力士樂 |
Y軸線軌規格 |
45mm(4滑塊)臺灣上銀或力士樂 |
Z軸線軌規格 |
45mm(6滑塊)臺灣上銀或力士樂 |
三軸鐳射定位精度VDI(3441) |
±0.005/300 |
重復鐳射定位精度VDI(3441) |
±0.003 |
一般資料 |
所需氣壓 |
6.5 kgf/cm2 |
機械重量 |
7600KG |
機器高度 |
2700 |
占地面積 |
2800*2700 |
三、精密配件
序號 |
標準配置 |
規格名稱 |
廠家 |
產地 |
1 |
三軸滾珠螺桿 |
X:R40-12-C3級
Y:R40-12-C3級
Z:R40-12-C3級 |
THK |
日本 |
2 |
XY軸伸縮護罩 |
|
公雞/鴻旺 |
臺灣 |
3 |
集中式自動潤滑系統 |
LCB4411B-6L (容積式) |
勝祥/寶騰 |
臺灣 |
4 |
直連主軸 |
BT40-12000rpm |
大悅或愛貝科 |
臺灣 |
5 |
油壓打刀缸 |
H-500 |
中日/聖傑 |
臺灣 |
6 |
三點組合 |
|
|
臺灣 |
7 |
主軸冷卻機系統 |
|
乾冠/瑞科 |
臺灣 |
8 |
電箱冷卻系統 |
|
乾冠/瑞科 |
臺灣 |
9 |
變壓器 |
25KW |
勁帆/金保 |
臺灣 |
10 |
電箱繼電器 |
n/a |
施耐德 |
法國 |
11 |
水準調整螺栓及墊塊 |
n/a |
n/a |
國產 |
12 |
基礎螺栓及墊塊 |
n/a |
n/a |
國產 |
13 |
岡田刀庫 |
24把 |
n/a |
臺灣 |
四)主軸精密重要零配件
項次 |
名 稱 |
廠 牌 |
1 |
控制系統 |
日本發那科0lMF,bi18/12000轉 |
2 |
伺服電機 |
MF5,bis22/3000*,2十bis22/3000BRK |
3 |
主軸整組 |
臺灣大悅 |
4 |
軸 承 |
SKF日本或德國FAG |
5 |
滾珠螺桿 |
德國因納或 臺灣上銀 |
6 |
極限開關 |
無 |
7 |
電磁開關 |
臺灣 |
8 |
工作燈 |
LSDD 1支 |
9 |
電器箱恒溫 |
乾冠/瑞科 |
10 |
繼電器 |
施耐德 法國 |
11 |
切削液馬達 |
合一/德洋 |
12 |
潤滑油注油器 |
寶騰或勝祥臺灣 |
13 |
主軸冷卻機 |
乾冠/瑞科 |
14 |
變壓器 |
金保/勁帆 |
15 |
大鑄件(主件) |
HT300鑄造 |
16 |
氣管 |
臺灣 |
17 |
三色警示燈 |
臺灣 |
18 |
線規絲桿 |
臺灣上銀 |
19 |
電器線材 |
斌杰/哲宏 |
